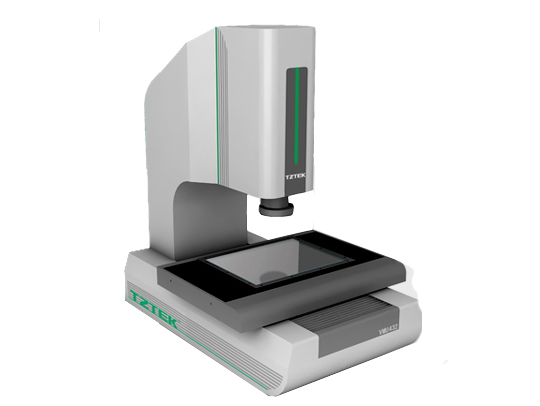

產品型號： VME－經濟型自動影像測量儀
產品優勢： XYZ三軸CNC全自動測量、自動測高、自動對焦、自動抓邊、自動打光
售后服務： 福建本地服務展廳樣機演示
聯系電話0592-5701967 聯系在線客服
電話咨詢自動影像測量儀
VME是面向基礎級測量應用而研發的經濟型全自動影像測量儀，采用業內獨創電子卡位鏡頭，靈活性的人工變倍，最優化的軟硬件配置，實美實現各種測量需求，廣泛應用于模具、精密五金、手機面板、玻璃、觸摸屏等行業。
儀器特點
◆ 實現XYZ三軸CNC全自動測量；
◆ 三軸CNC控制系統，穩定安全地控制平臺移動；
◆ 6環8區可控光源系統，智能實現256級亮度調節；
◆ 進口工業數字彩色相機，滿足清晰觀察和穩定測量的需求；
◆ 配備世界級頂尖影像測量軟件Vispec,測量功能全備；
◆ 可設置自動測量任務，高效快速完成批量測量；
◆ 業內獨創的電子卡位鏡頭，輕松實現倍率切換，無需重新標定；
◆ 可根據用戶需求，加裝激光、探針等各種附件；
◆ 多樣化的輸出報告、SPC數據分析。
技術參數 :
型號 | VME222 | VME322 | VME432 | VME542 | |
行程 | 200×200×200 | 300×200×200 | 400×300×200 | 500×400×200 | |
外部尺寸 | 1040×740×1620 | 1040×740×1620 | 1240×800×1620 | 1440×1000×1620 | |
重量 | 240 | 250 | 310 | 400 | |
承重 | 25 | 25 | 25 | 25 | |
測量精度 | XY軸* | E2=(2.5+L/200)μm | E2=(3.0+L/200)μm | ||
Z軸** | E1=(5.0+L/200)μm | ||||
速度 | XY軸 | 200mm/S | |||
Z軸 | 100mm/S | ||||
光柵尺 | 1.0μm分辨率 | ||||
CCD | 1/2"CCD 黑白/彩色 | ||||
光源 | 輪廓光 | LED冷光源，256級亮度可調 | |||
表面光 | 6環8區LED冷光源，各段獨立操控，256級亮度可調 | ||||
同軸光 | 可選配，參數同輪廓光 | ||||
光學系統*** | 6.5:1可變倍，放大倍率29～163或58～326 | ||||
軟件 | Vispec測量軟件（VMC版） | ||||
運動控制 | 自主專利的CNC直流伺服系統 | ||||
保修期 | 1年 | ||||
工作環境 | 溫度20℃±2℃，溫度變化<2℃/hr，濕度30～80% | ||||
振動<0.002g，低于15Hz | |||||
電源 | 220V/50Hz/10A | ||||
* L表示測量長度，以毫米為單位。 ** Z軸的機械精度，聚焦的精度與工件表面有很大關系。 *** 放大倍率為近似值，具體值與顯示器的尺寸以及顯示器的分辨率相關。 |
產品優勢：
1、 全自動四軸程式控制（全自動批量測量）
測量時，適當?shù)谋堵蕼y(cè)量會得到比較精確的值，所以比較大的測量對象用小倍率測量，而細微的地方用大倍率來測量，而變倍也必然在程式中循環使用！
2、 平臺隨意移動功能
平臺移動的方式越靈活，也就代表軟件的可操作性越強，技術性能越好。天準公司移動床臺的方式多達8種。是現在所有機臺移動方式最多的。

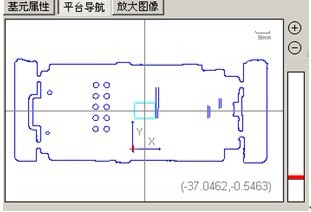

平臺導航為其中的一種移動方式，只需要雙擊圖中的任何位置，測量圖像顯示區就會移動到使用者需要移動到的地方，方便快捷。
3、光源六環八向功能（含自動打光)
可以分四十八個區塊任意區塊進行自動打光
關于自動打光的說明：基本上一般客戶是要做MSA這項檢測的，對于同一工件，理論的值是完全一樣的，但是因?yàn)椴煌娜藢?duì)光源亮度所作出的調整是不一樣的，光源太亮，會噬邊，測量值變大；光源太暗，毛邊會明顯，測量值會變小。一般在10%的光源變化情況下，差別會是0.02mm，這是很多客戶所不能接受的。自動打光則消除了這一矛盾，用自動打光，不同的人測量值都非常的接近，且接近于真實值。

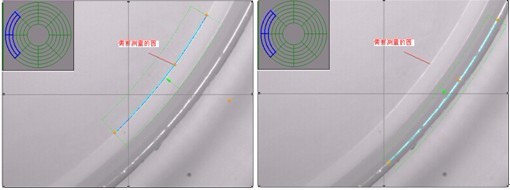

4、超強的自動尋邊功能
針對白色，乳白色和純透明的工件，包括玻璃表面劃痕均能進行很好的測量
5、高度測量功能（平面度準確性）
以上數據是一組普通工件的高度測量的精度，可以看得出對于高度測量的精準度，平面度的計算是通過高度測量進行計算的，高度測量越精確，則平面度的結果就越精確，否則平面度的值并沒有實際的意義。
6、自動測量R角功能
R角的測量一直是一個頭疼的問題，特別是小于90度的弧度，其測量誤差非常大，這并非是測量精度的問題。天準公司采取自動掃描抓取R角功能，能有效的減少R角測量所形成的誤差，且能夠增強其穩定性，是測量R角的最佳選擇。
7、 坐標人性化功能
對于拼版形的產品，可以任意設置不同的坐標系，以達到客戶只需要設置一次標準值和一次公差的功能，所有的公差與標準值在復制、平移和旋轉后不需要重新設置。而所有基元的坐標與單版的相對坐標都是一樣的。即例圖中有填充色圓的坐標理倫值應該是一樣的。

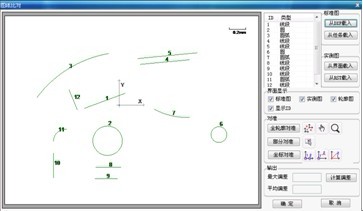

8、 圖紙比對功能
應用行業
機械、電子、模具、注塑、五金、橡膠、低壓電器，磁性材料、精密五金、精密沖壓、接插件、連接器、端子、手機、家電、計算機（電腦）、液晶電視(LCD)、印刷電路板（線路板、PCB）、汽車、醫療器械、鐘表、儀器儀表等。
測量對象
LCD、FPC、PCB、線路板、螺絲、彈簧、鐘表、手表、儀表、接插件（連接器、接線端子）、齒輪、凸輪、螺紋、半徑樣板、螺紋樣板、電線電纜、、軸承、五金件、沖壓件、篩網、試驗篩、水泥篩、網板（鋼網、SMT模板）等。
測量元素
長度、寬度、高度、孔距、間距、Pin間距、厚度、圓弧、直徑、半徑、槽、角度、R角等。
